Trong Đo đạc thì ngoài phần mềm biên tập bản đồ Microstation thì Autocad, Civil 3D… là những phần mềm thiết yếu phục vụ biên tập bản đồ. Khi sử dụng Autocad để biên tập bản đồ, bản vẽ hiện trạng…để tăng tốc, hoặc cần một số tiện ích mà Autocad

Irt lisp chèn ảnh Google earth vào Autocad đúng tọa độ VN 2000

Irt là lisp Cad do vlisp@ukr.net lập trình với mục đích chèn ảnh GoogleEarth vào Autocad đúng tọa độ. Bộ lisp này
Download Irt Lisp

Cài đặt khu vực và kinh tuyến trục địa phương

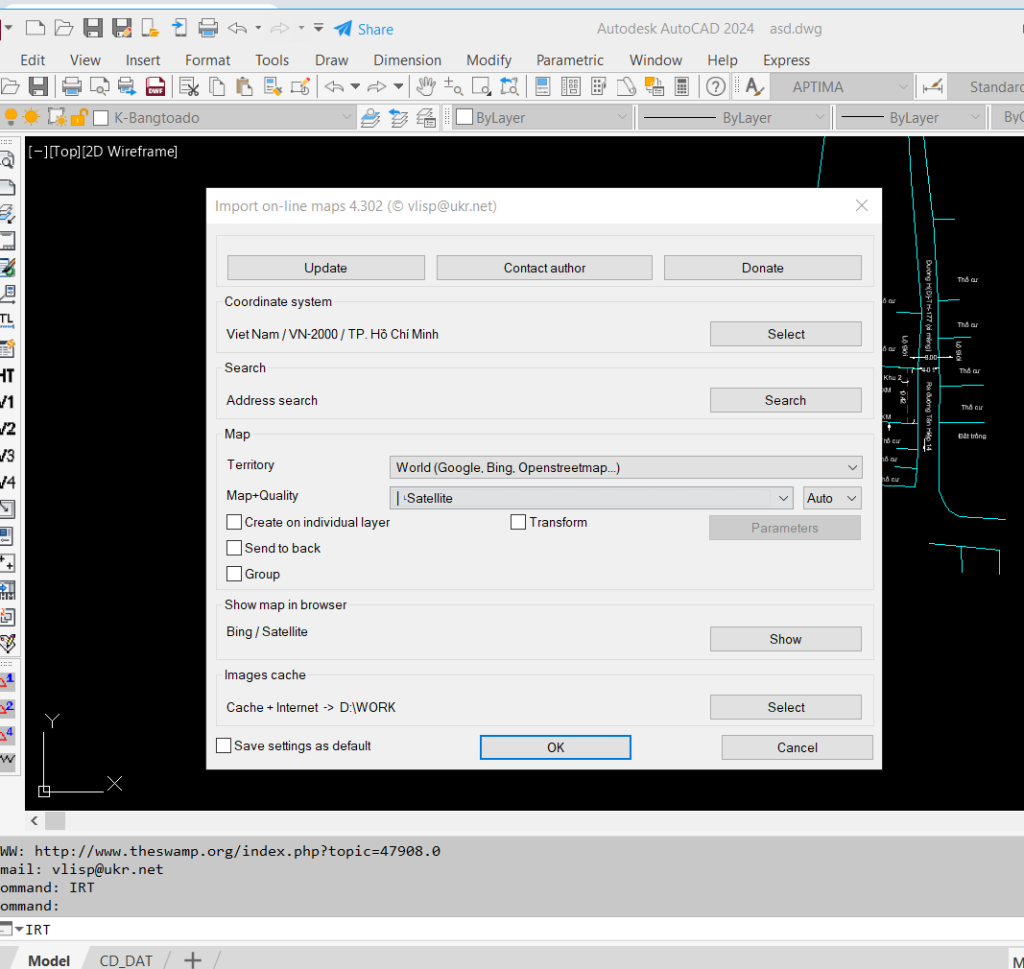

Sau khi download lisp về lưu ở máy tính, đường dẫn không chứa dấu tiếng Việt. Ta mở một bản vẽ có hệ tọa độ VN 2000 khu vực cần chèn ảnh từ Google Earth. Ta gõ lệnh AP  và chọn đường dẫn để load Lisp. Load lisp xong ta gõ lệnh : IRT enter bảng Import on-line maps xuất hiện. Tại Coordinate System ta bấm Select, ở Territory ta kéo xuống dưới chọn VietNam; tại Coordinate System ta chọn địa phương ta đang đo đạc, ví dụ mình đo đạc khu vực Thành phố Hồ Chí Minh thì mình chọn TP. Hồ Chí Minh.

Tại Map ở dòng Territory ta chọn World (Google, Bing, Openstreet Map); tại dòng Map + Quality ta chọn Satellite

Tại Images cache ta bấm Select và chọn đường dẫn lưu ảnh. Có thể bấm tick vào ô Save settings as default để máy nhớ cài đặt cho các lần sau.

Cách chèn ảnh từ Google Earth bằng IRT Lisp

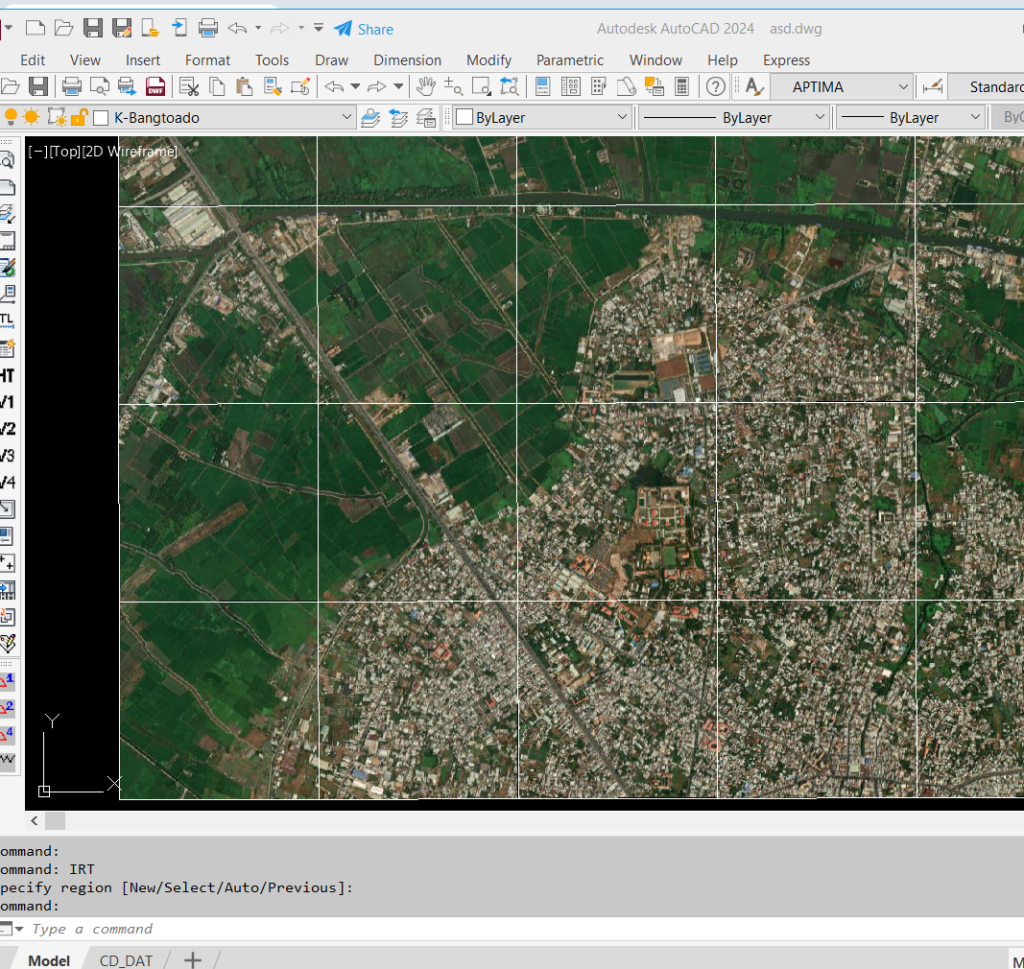

Sau khi chọn đầy đủ thông số ta bấm OK và chọn quét vùng cần lấy ảnh.

• Gõ Dr (draw order) enter => gõ B (back) enter để đưa bản vẽ lên trên
• Để tắt ô lưới các bạn có thể gõ lệnh: ImageFrame bấm Enter và nhập số 0 enter.

Lưu ý: Để lấy ảnh ở khu vực lớn ta zoom out cho bản vẽ nhỏ lại sau đó kéo chuột bằng màn hình

Nếu để Zoom lớn bấm OK sau đó mới zoom out để quét vùng rộng lớn thì máy sẽ báo lỗi

Lisp xuất text từ bảng trong Autocad sang Excel

Trong file bản vẽ hiện trạng, bản đồ nhà đất có nhiều bảng tọa độ muốn xuất bảng tọa độ từ file Autocad sang máy toàn đạc ta sử dụng Lisp Text to Excel của bạn 3Duy

Download Text to Excel

Lisp GhiTD click để xuất tọa độ ra bảng

Khi các bạn cần xuất tọa độ các điểm trong Autocad với mục đích định vị tim cọc hoặc dịnh vị cắm ranh, định vị phân lô .v.v. ta có thể sử dụng Lisp GhiTD. Các sử dụng Lisp GhiTD như sau:

gõ lệnh AP để load lisp, sau khi load lisp thành công ta tiến hành gõ lệnh GhiTD và bấm enter. Máy xuất hiện dòng nhắc

Download lisp GhiTD
