HƯỚNG DẪN TRÚT SÔ LIỆU MÁY TOÀN ĐẠC ĐIỆN TỬ

Muốn tru được số liệu từ máy toàn đạc ang máy tính và ngược lại chúng ta cần kêt nối đồng bộ hóa giữa máy tính và máy toàn đạc.

Ta làm như sau:

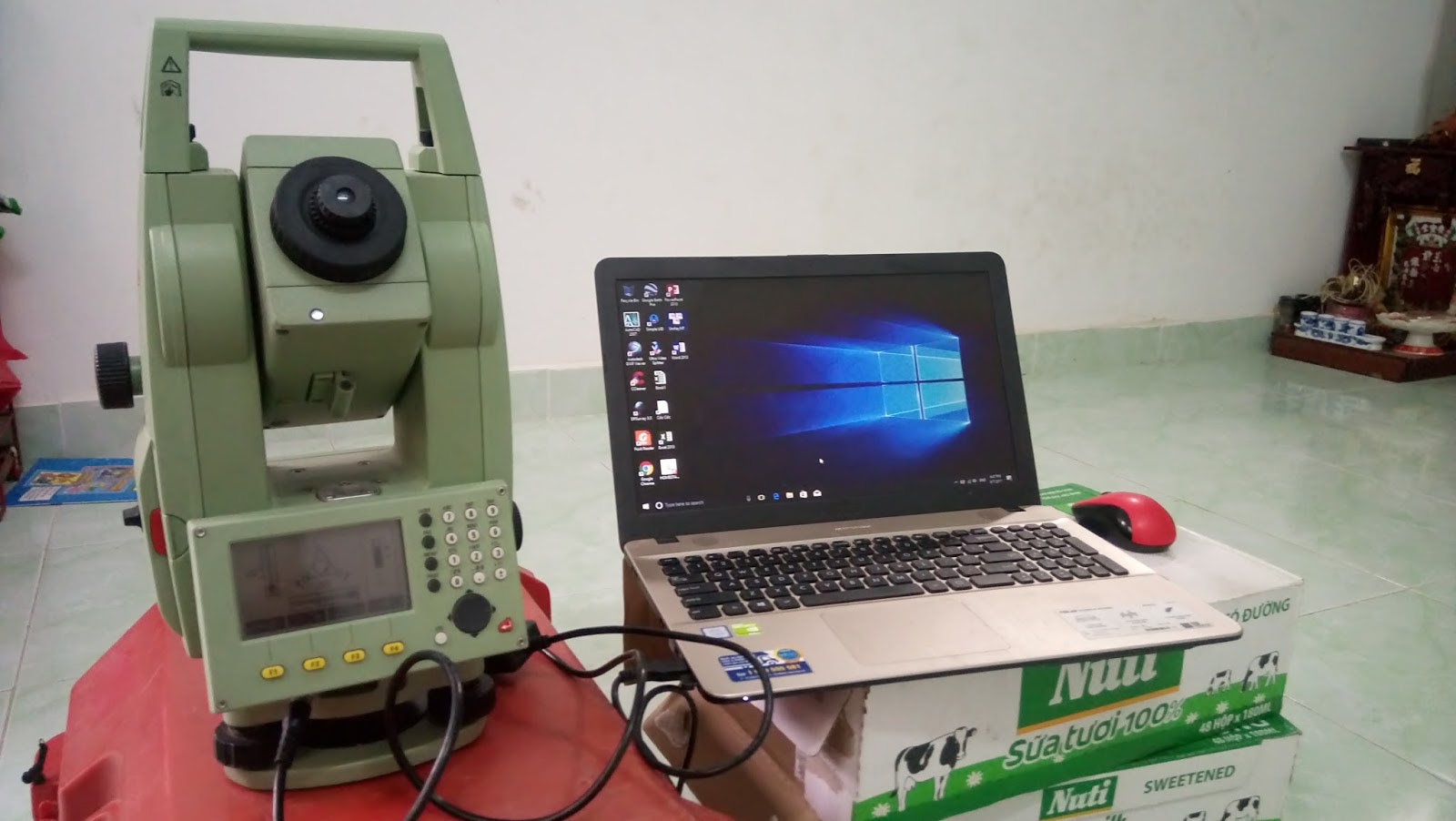

 Chúng ta cắm cáp trút dữ liệu vào máy tính và tiến hành cài đặt đồng bộ máy toàn đạc và máy tính.

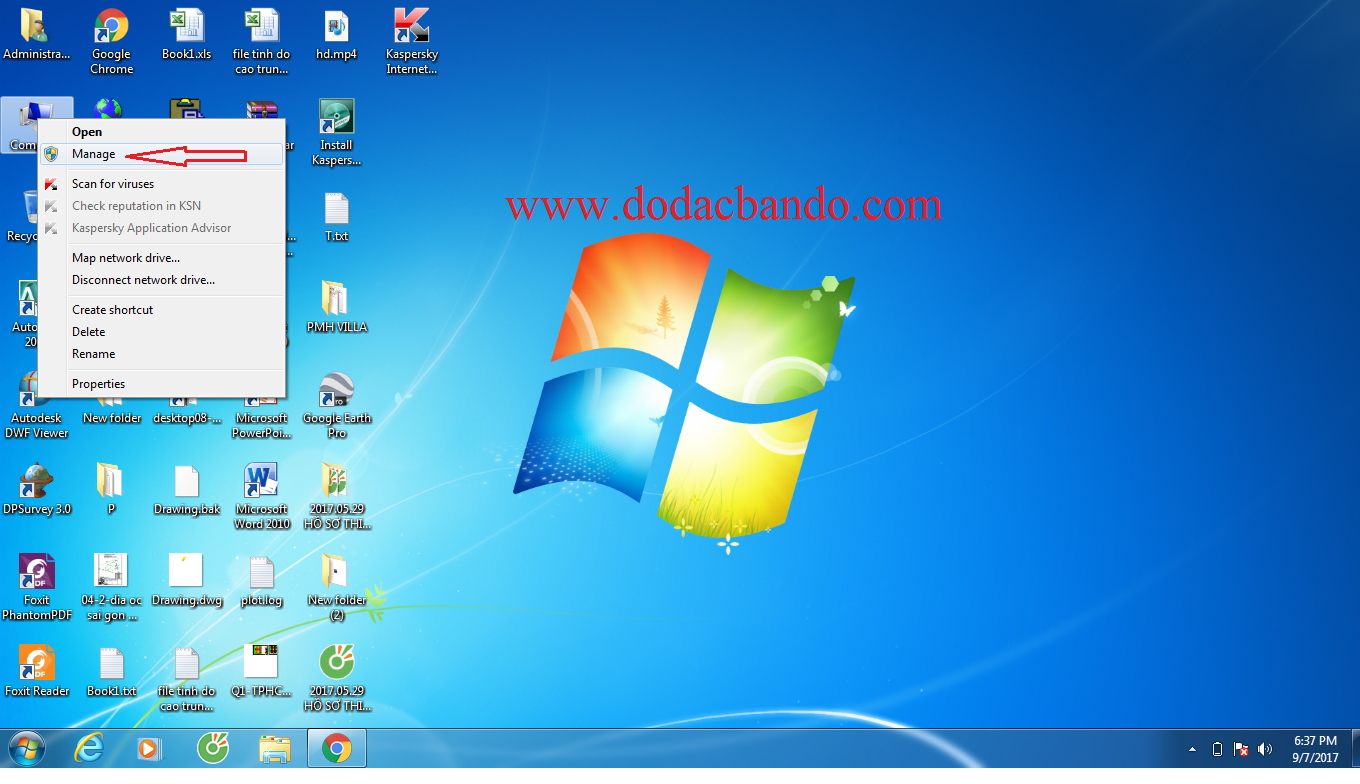

– Tại màn hình Desktop ta click chuột phải vào My Computer, tiếp theo ta click chuột trái vào Mannge (Hình 1.)

– Click vào Manage cửa sổ hiện ra

– Click đúp vào Ports (COM & LPT) ta được như sau:

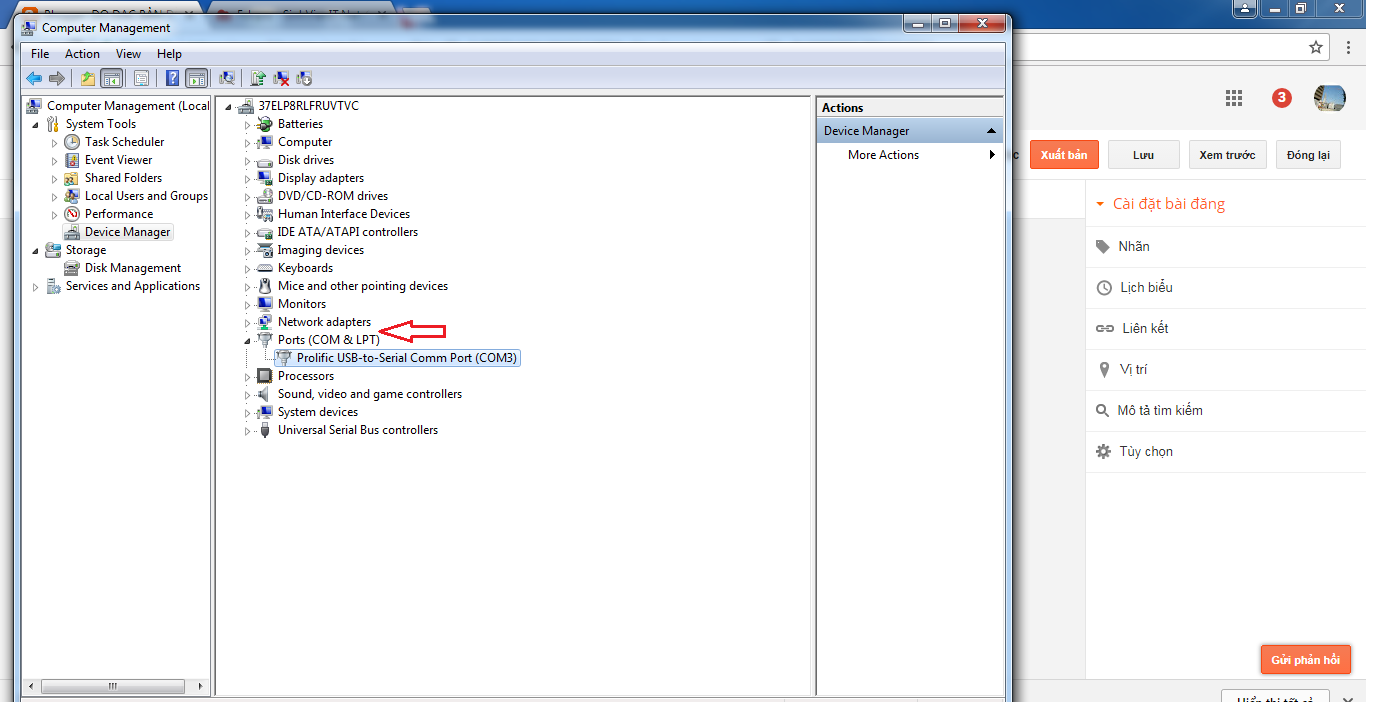

– Click đúp vào Prolific USB to Serial comm Ports, ta được như hình 4

Ta click vào tab Port Settingchọn các thông số như sau:

 + Bit per second : 19200

 + Data bit : 8

 + Parity : None

 + Stop bits : 1

 + Flow control : None

Sau đo bấm OK

Chú ý quan trọng:  trên máy toàn đạc điện tử Leica chúng ta cũng phải cài đặt các thông số giống trên máy tính khi đó may và may toàn đạc mói có thể đồng bộ được với nhau.

 Sau khi đã cài đặt đồng bộ giữa máy tính và máy toàn đạc thành công, chúng ta tiến hành Download hoặc Upload dữ liệu.

  A. Hướng dẫn Upload dữ liệu máy toàn đạc điện tử Leica.
– Trước khi muôn upload dữ liệu từ máy tính ang máy toàn đạc chúng ta cần đưa liệu về định dạng

IDX để máy toàn đạc điện tử Leica có thể đọc hiểu. Cách chuyển đổi dữ liệu tọa độ sang định dạng  IDX như sau:
– Từ file text ta co thể chuyển thành file Exel, sau đó tiến hành chuyển cột số liệu tọa độ Y lên trước và tọa độ X về sau (Máy Leica hiển thị Y trước X sau)

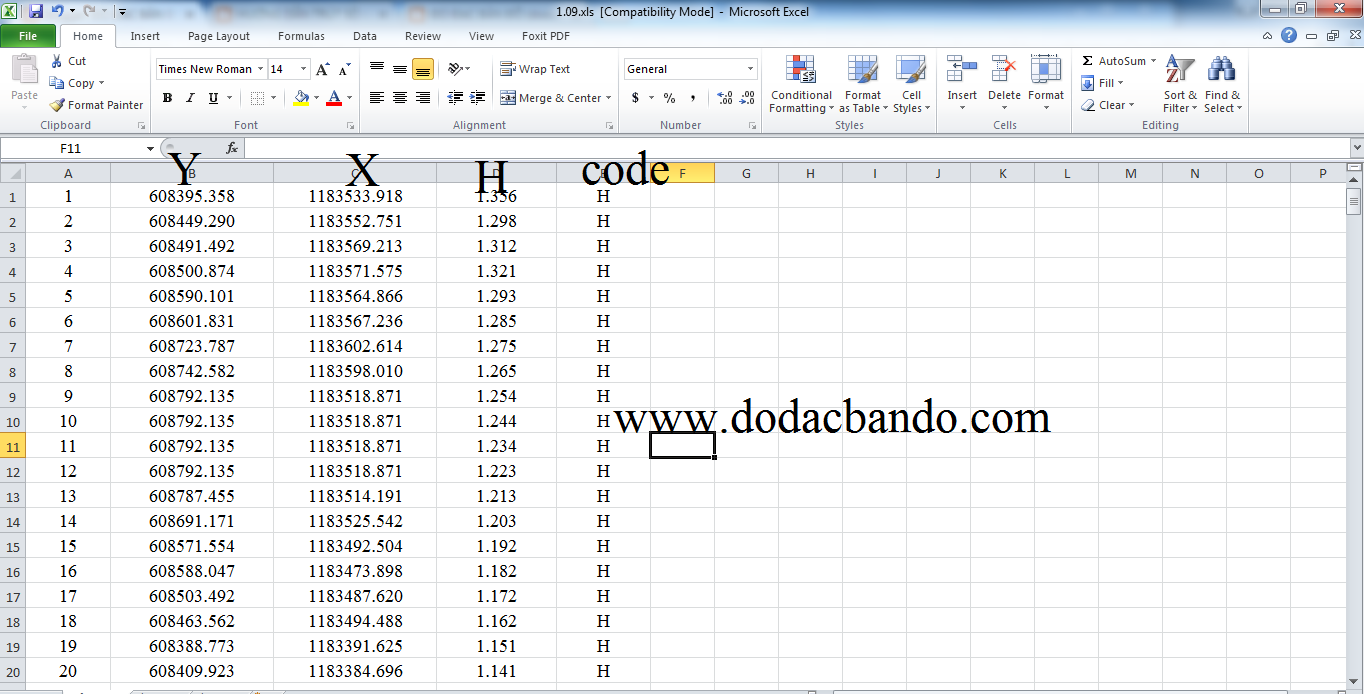

Hình 5 Bảng dữ liệu định dạng Exel tiêu chuẩn X trước, Y sau

Hình 6 Đưa cột Y lên trược, cột X ra sau

 Sau đó chúng ta coppy toàn bộ dữ liệu tại file Exel rồi dán vào phần mềm LECA Geo Office tools.
Click đúp vào phần mềm LECA Geo Office tools, sau đó bâm vào Additional Tools (1). Tiếp theo bấm Coordinate Editer (2) như hình 7.

Hình 7. Click vào 1 sau đó click vào 2

Hình 8. Coppy dữ liệu từ file Exel dan qua phần mềm LECA Geo Office tools

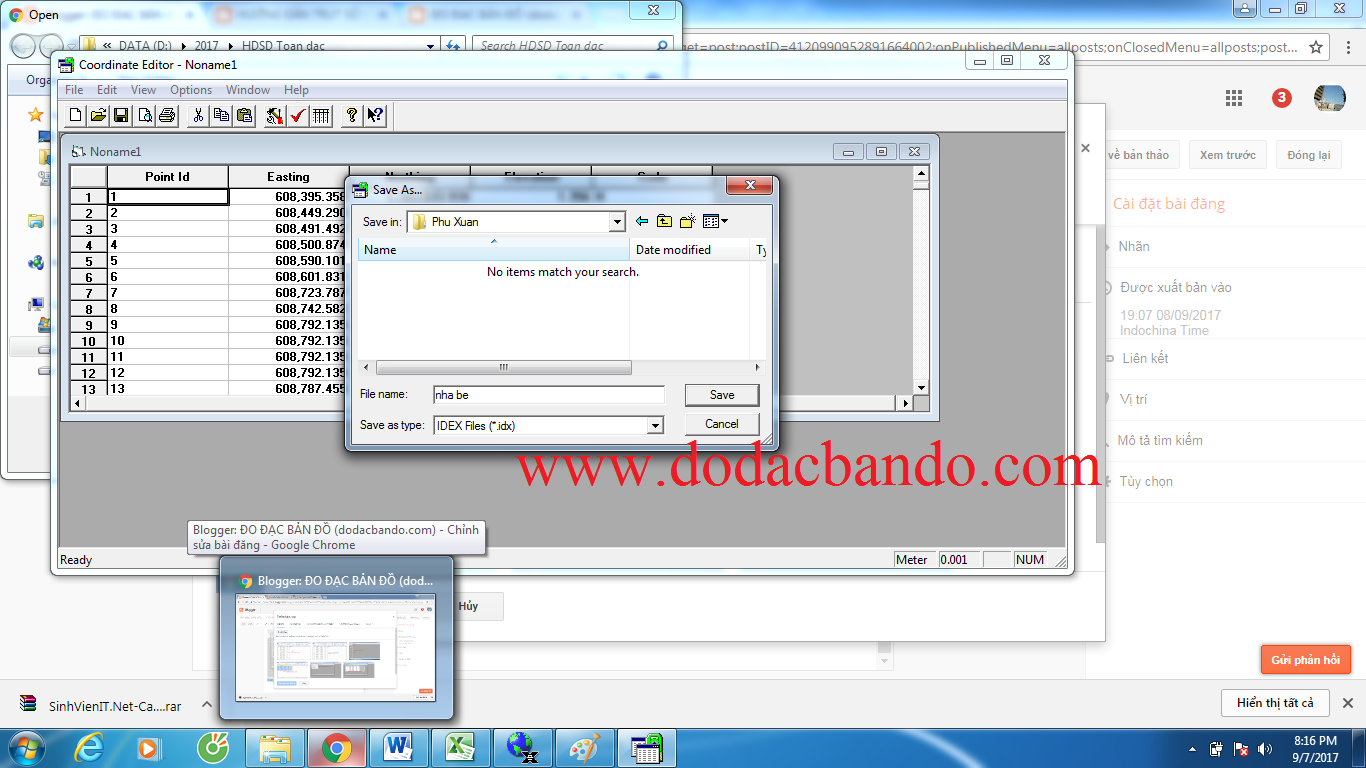

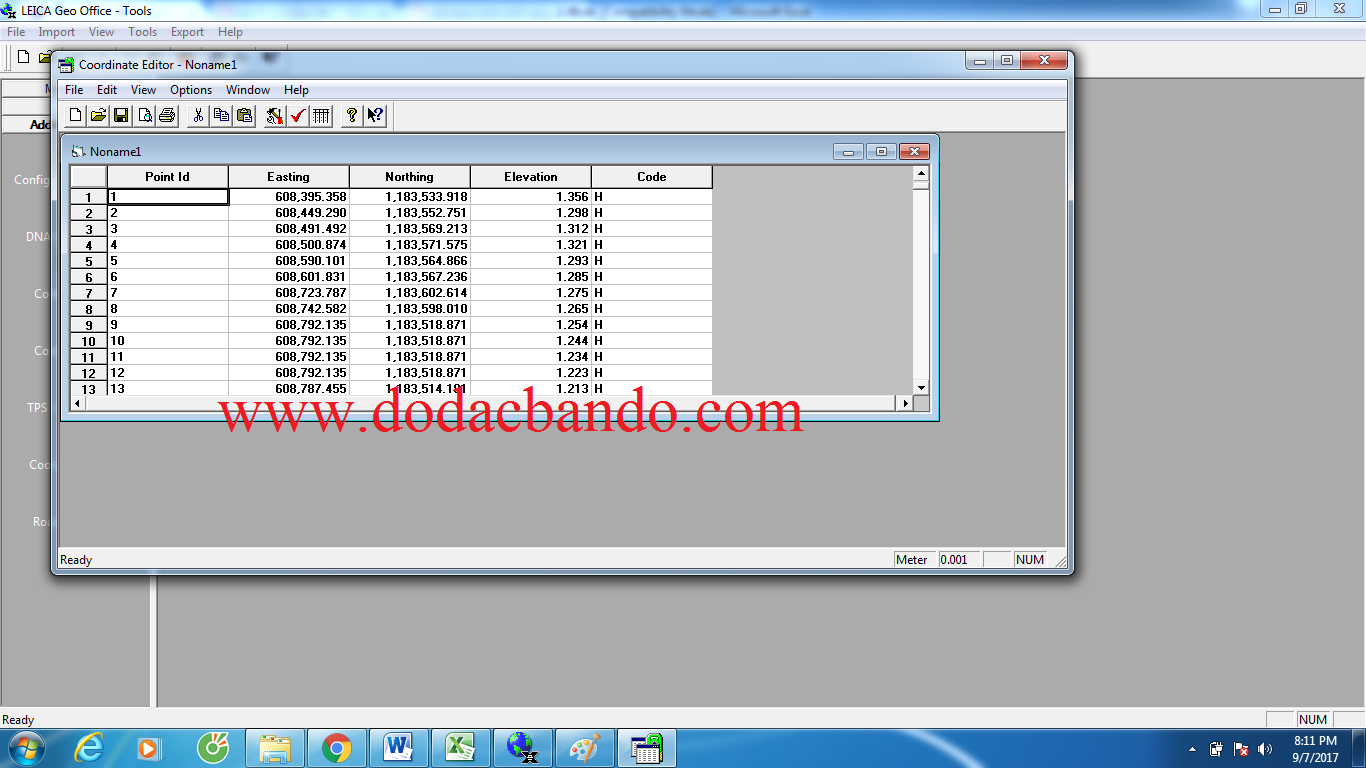

Trên phần mềm LECA Geo Office tools ta bấm vào New nư hình 8 và dán dữ liệu vào

Hình 8. Bâm New tạo file mới

Tiếp theo chúng ta tiến hành upload dữ liệu từ máy tinh sang máy toàn đạc như sau:

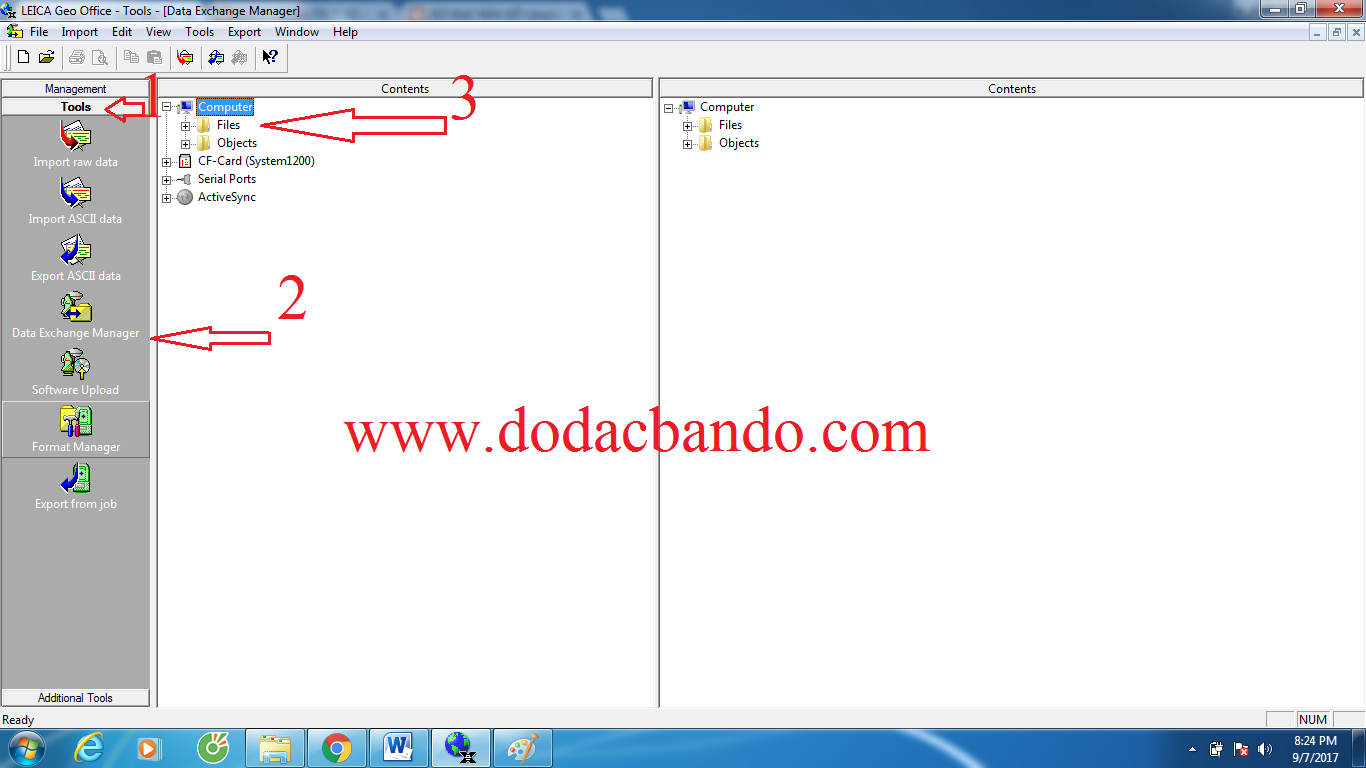

Đầu tiên chúng ta khởi động may toàn đạc, cắm dây trút số liệu vào máy toàn đạc và máy tinh, đồng bộ may tinh với máy toàn đạc. Trên phần mềm LECA Geo Office tools chọn tab Tools (1) au đo bấm bấm tab Data Exchange Manage (2) tiếp theo bấm Flie (3) như hình 11.

Hình 11.

Sau khi bấm file thì có danh sách thả xuống ta bấm vào dấu cộng (+) thả xuống

Hình 12.

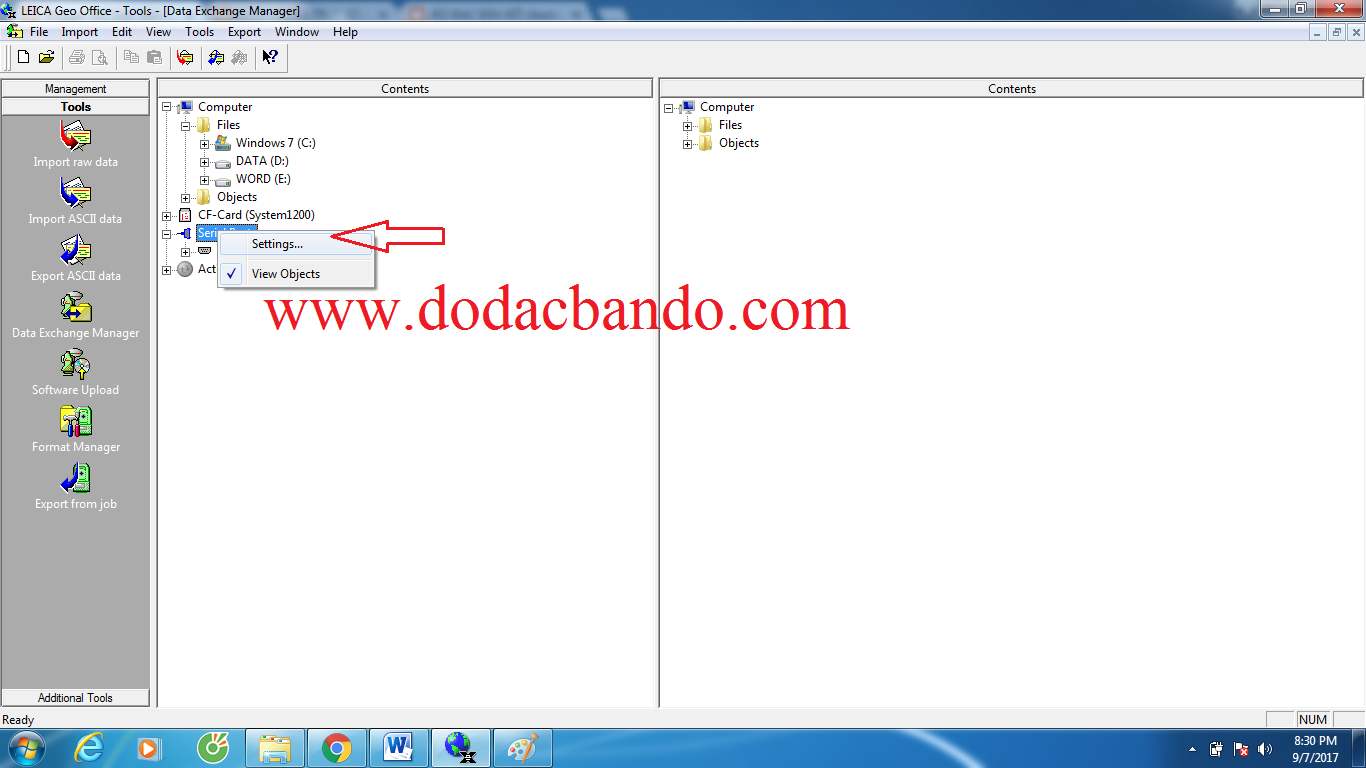

Tại tab Serial Ports chúng ta click chuột setting để chọn cổng và các thông số cần thiết, bấm tab Comm sau đo bấm chọn loại máy, điền thông sốm sau đó bấm OK. Sau khi bấm OK ta tiến hành bấm dâu cộng (+) tại vị trí hình cổng Comm một danh sách thả xuống, tiến hành bấm theo thứ tự (1), (2), (30). Bên phải màn hình ta tiến hành bâm dâu (+) để có danh sách thả xuốn chung ta chọn đường dẫn lưu file.

Hình 13. Các bước để Upload dữ liệu vào máy toàn đạc

Bươc tiếp theo ta click vào file định dạng IDX vừa tạo, dữ chuột trai và kéo qua file cần upload và chờ (Upload Fixpoint)

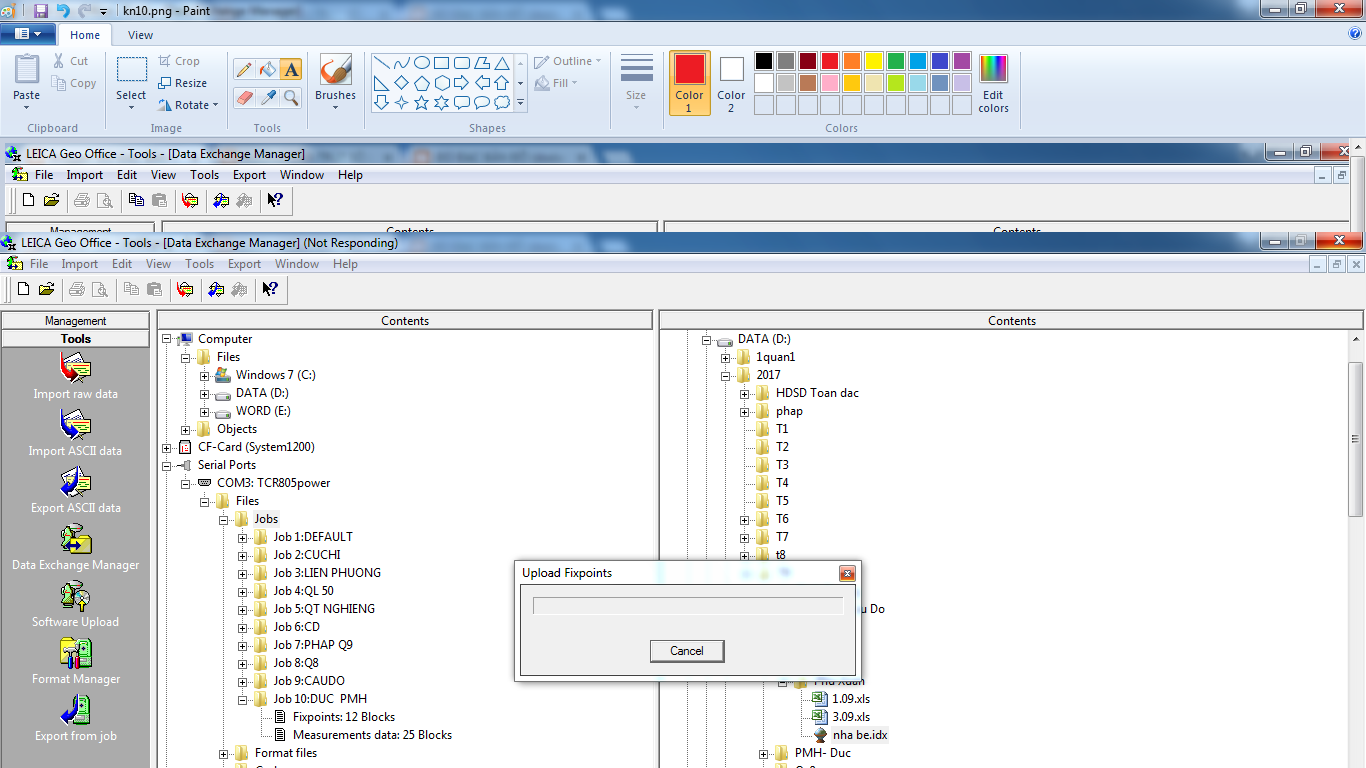

Hình 14. Dữ chuột trái và kéo dữ liệu từ file IDX qua máy toàn đạc và chờ.

Nếu có gì không hiểu bạn hãy comment câu hỏi và để lại địa chỉ mail hoặc số điện thoại chúng tôi sẽ giup bạn upload thành công.

  B.Hướng dẫn Download dữ liệu từ máy toàn đạc Leica sang máy tính (trút số liệu)

Phần download thì dễ dàng hơn phần upload
Ta chỉ cần lặp lại các bước như hình 11, 12,và hình 13 sau đó click chuột trái kéo dữ liệu từ file đo sang chỗ cần lưu và chọn định dạng lưu như hình 15 sau đó chờ đợi.

Hình 15 trút số liệu từ may toàn đạc Leica sang máy tính.

Trong thời gian tới chúng tôi ẽ làm Video hướng dẫn chi tiết về trút số liệu may toàn đạc điện tử.
các bạn xem có ý kiên gì thăc mắc hoặc không hài lòng vui lòng comment phía dưới.
Trân trọng!
